JOINTS DIAPHRAGM CLOSURES
Les joints métalliques Diaphragm Closures sont des joints (membrane soudée) utilisés pour les couvercles plats dans les échangeurs de chaleur fonctionnant à des pressions élevées, à des températures élevées ou, simultanément, à un niveau élevé des deux. Ils sont également utilisés pour les fluides dangereux, par exemple dans les systèmes à hydrogène.
Ils sont constitués d'une fine feuille d'acier inoxydable ou d'alliages spéciaux. La plaque est généralement soudée sur la circonférence avec un joint d'épaulement soit sur la tête, soit sur la plaque de la chambre. Ils sont également utilisés comme bouclier anticorrosion.
L'un des avantages de l'utilisation des Diaphragm Closures est la réduction des besoins en vis, car le joint (la membrane soudée) forme une tension de niveau zéro.

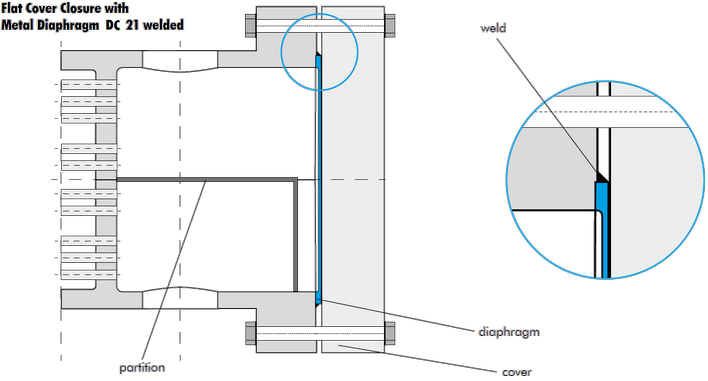

Indépendamment du soudage circonférentiel, la membrane est pressée par le couvercle sur son côté extérieur, comme dans le cas d'une connexion bride-vis, ce qui entraîne des géométries différentes des parties périphériques.
Dans certains cas, pour réduire les contraintes de soudage et la pression résultant des charges de pression et de température dans des conditions de mouvement, des anneaux malléables spéciaux sont placés dans la bride de la chambre, ce qui améliore l'élasticité de la liaison entre la membrane et la bride de la chambre. Les membranes sphériques sont utilisées pour les échangeurs de chaleur à calandre et à tube. En raison de leur profil spécial, ils présentent une certaine élasticité, ce qui réduit les tensions générées par le soudage ou l'exposition à la pression et à la température. Leur sphéricité est étroitement adaptée aux conditions de déplacement et assure des mouvements cohérents de sa périphérie et de la coque intérieure.
ITALSEAL TYPE DC 10
ITALSEAL TYPE DC 11
ITALSEAL TYPE DC 13
ITALSEAL TYPE DC 14
ITALSEAL TYPE DC 16
ITALSEAL TYPE DC 18
ITALSEAL TYPE DC 21
ITALSEAL TYPE DC 10 SIDE
ITALSEAL TYPE DC 18 SIDE
ITALSEAL TYPE DC 21 SIDE
Les joints métalliques Diaphragm Closures conçus pour être installés par soudage sur la bride peuvent être équipés d'une bague d'adaptation supplémentaire. Il s'agit des modèles "-SIDE".
Lors de l'installation de membranes métalliques -SIDE :
- la bague d'adaptation est soudée à la bride (de l'intérieur et de l'extérieur)
- la fermeture de la membrane est reliée à la bague d'adaptation par une "soudure principale" et une "soudure latérale".
La "soudure principale" n'est donc pas réalisée sur la bride : cela peut faciliter le découpage lorsque le réservoir doit être ouvert pour l'entretien.
Avantages de l'utilisation de l'adaptateur :
- permet un accès "latéral" à la "soudure principale" lors de l'installation et du démontage,
- faciliter la réutilisation de la membrane (particulièrement important lorsque des opérations d'ouverture et de fermeture fréquentes sont nécessaires).
- Réduction des coûts de réinstallation car aucune remise à neuf de la bride n'est nécessaire (après avoir coupé la soudure principale).
ITALSEAL TYPE DC 30
ITALSEAL TYPE DC 32

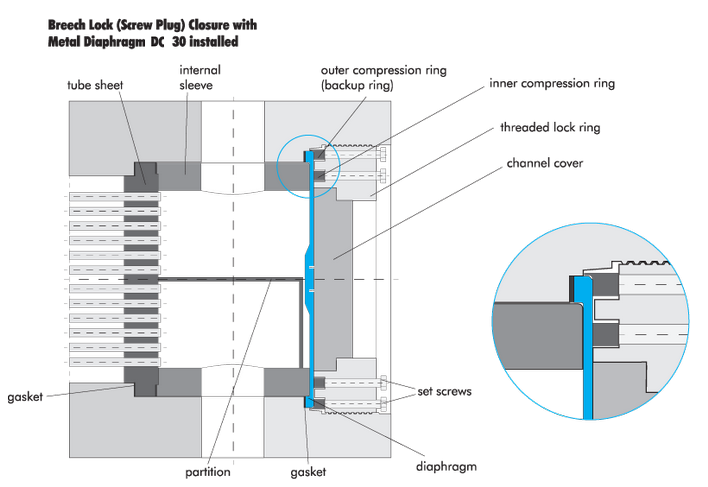

Un autre groupe de membranes est celui des fermetures de chambres d'échange thermique, HH et HL, où une pression élevée est présente dans l'espace tubulaire et où une serrure à culasse est utilisée à la place d'une connexion à bride.
Le principal avantage de cette fermeture est sa taille et son poids nettement inférieurs à ceux d'un couvercle vissé classique.
L'élément principal de la serrure de culasse est le diaphragme avec un joint périphérique. Dans certains cas, la membrane peut être dotée d'une fente centrale si une fente de révision est prévue dans le couvercle.
L'avantage de cette approche est qu'elle évite de devoir couper la soudure lors des inspections.
