JOINTS BAFFLE SEALS - POUR ÉCHANGEURS DE CHALEUR
Les joints Baffle Seals sont un type spécial de joint métallique, différent des autres joints à bride, ayant pour fonction de sceller les bords des Baffle Seals à l'intérieur des cuves, généralement sous pression - par exemple, les échangeurs de chaleur.
JOINTS BAFFLE SEALS POUR ÉCHANGEURS DE CHALEUR
Les joints Baffle Seals augmentent l'efficacité des cuves de traitement à chambres multiples (échangeurs de chaleur) en séparant les flux de fluides (chauds et froids).
Les joints Baffle Seals sont facilement installés en les appliquant longitudinalement sur le déflecteur, qui est ensuite réinséré dans le réservoir.
Les joints Baffle Seals sont fabriqués en acier ASTM 316Ti ou dans d'autres matériaux au choix du client et sont livrés déjà dans la taille requise ; différentes tailles sont disponibles en termes de longueur et d'épaisseur de la lamelle. L'installation est simple et ne nécessite pas d'outils spéciaux.
JOINTS DE BAFFLE SEALS POUR ÉCHANGEURS DE CHALEUR - LES AVANTAGES
Efficacité accrue
Résistance aux hautes et basses températures
Excellente résistance au vieillissement
Facilité d'installation
Dimensions et matériaux sur mesure
JOINTS MÉCANIQUES BAFFLE SEALS ITALSEAL

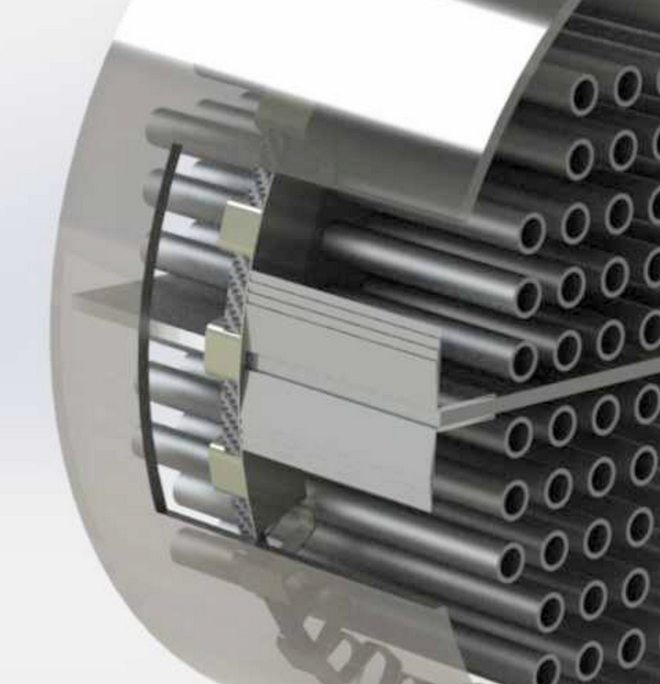

Les joints BAFFLE SEALS ITALSEAL sont idéaux pour sceller les déflecteurs longitudinaux dans les échangeurs de chaleur à haute performance.
Il est généralement entièrement fabriqué (aussi bien les supports des lamelles que les lamelles elles-mêmes) en acier EN 1.4571 (ASTM 316Ti) ; des dimensions plus importantes et d'autres aciers élastiques ou métaux non ferreux peuvent être réalisés sur demande.
Italseal peut produire des joints pour plaques de séparation adaptés à chaque échangeur de chaleur.
La garniture du déflecteur joue un rôle important dans le colmatage efficace des espaces (grands ou petits, dus à la construction, à la rénovation ou à la déformation) entre le déflecteur longitudinal et l'enveloppe de l'échangeur de chaleur dans les échangeurs de chaleur à haute performance.

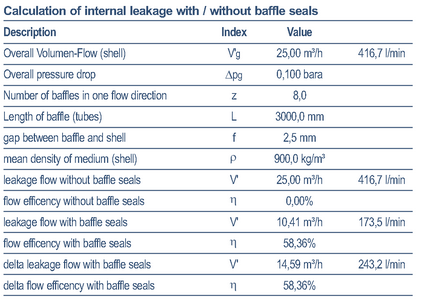

Lorsque des différences de température, même minimes, entraînent des pertes de puissance importantes, les joints métalliques BAFFLE SEALS ITALSEAL résolvent une grande partie de ce problème.
Les joints métalliques BAFFLE SEALS ITALSEAL sont facilement assemblés directement sur le déflecteur longitudinal, sans utiliser de boulons pour la fixation.

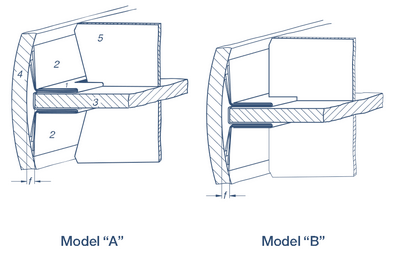

1 Lamellae support
2 Lamellae packet
3 Longitudinal baffle
4 Heat exchanger shell
5 transverse baffle
Modèle A
Dans ce modèle, les supports de lattes ont un logement correspondant.
Les fentes ne doivent être creusées que jusqu'à la profondeur nécessaire pour accueillir les déflecteurs transversaux (partie 5).
Modèle B
Avec un grand nombre de déflecteurs longitudinaux, il est plus facile de monter le joint en continu. Le support du premier volet (qui est le plus profond) peut être boulonné ou épinglé au déflecteur, de sorte que lorsque la poutre est tirée, la garniture du déflecteur est également retirée en toute sécurité.
